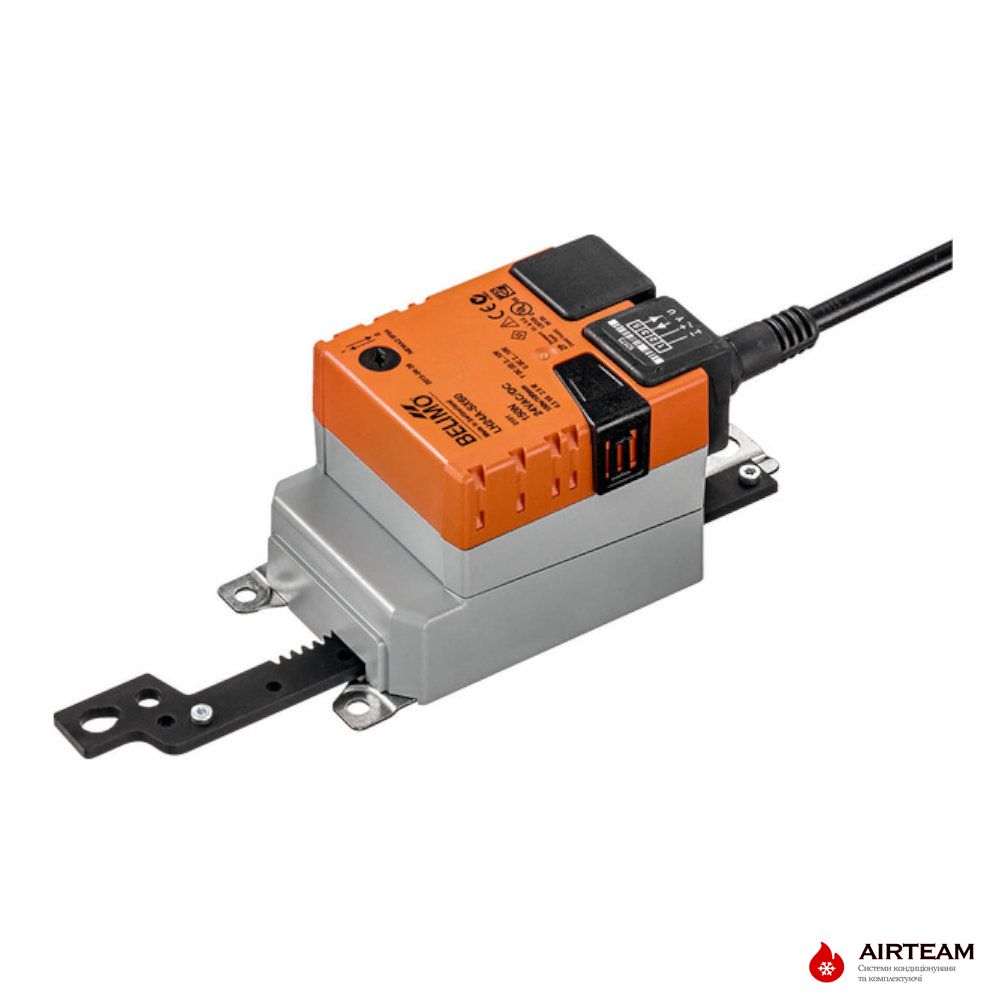

Електропривод повітряної заслінки Belimo LH24A-MF

Напруга живлення AC 24 V, 50/60 Hz/DC 24 V
Діапазон номінального
напруги AC 19.2...28.8 V/DC 21.6...28.8 V
Розрахункова потужність 5 ВА
Потужність 2 Вт
Електричне підключення
З'єднувальний кабель Довжина 1 м, 4х0,75 мм2
Напрямок повороту Вибирається встановленням перемикача 0/1
Час повороту 150с/100мм
Крутний момент Мін. 150 Н (за номін. напр.)
Ступінь захисту IP54 при встановленні в будь-якому положенні
Температура експлуатації -30 ... +50 С
Довжина ходу 60, 100, 200, 300 мм
Офіційна гарантія від виробника – 1 рік

Електроприводи Belimo LH24A-MF… з ходом штока 60, 100, 200 та 300мм є лінійними приводами без поворотної пружини та застосовуються для керування повітряними заслінками площею до 1 м2 у системах вентиляції та кондиціювання. Привід відноситься до серії програмованих пристроїв. Це дозволяє налаштовувати такі параметри роботи приводу, як схема управління, час ходу, величину сигналу, що управляє, і сигналу зворотного зв'язку і т.д.
Привід може керуватися як стандартним аналоговим сигналом 0,5...10В/2...10В, так і за 3-точковою схемою. Час ходу складає 150с/100мм.
Робоча напруга - 24 В ~ / =.

особливості:
Застосування без поперечного навантаження. Електропривод кріпиться гвинтами в 3-х точках безпосередньо до корпусу заслінки. Верхня частина штока кріпиться до частини клапана, що рухається (заслінки ковзання).

Застосування із поперечним навантаженням. Обов'язкове застосування монтажного комплекту. Максимально можливий кут відхилення приводу від основи становить 10°, бік і вгору.

Ручне керування. Можливе ручне керування за допомогою кнопки із самоповерненням (при натиснутій кнопці редуктор виводиться із зачеплення).

Настроювання ходу штока. Хід штока регулюється за допомогою механічних упорів із кроком 20 мм.

Висока функціональна надійність. Електропривод захищений від перевантаження, не вимагає кінцевих вимикачів і автоматично зупиняється при досягненні кінцевих положень.

Можливість програмування параметрів роботи. Налаштування здійснюється за допомогою програми PC-TOOL або компактного програматора ZTH EU.
