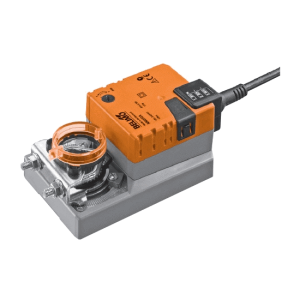

Електропривод повітряної заслінки Belimo LM24A-MP

24 В AC/DC, програмований MP-Bus / 2…10 В / триточкове / відкр.-закр., 35…150 с / 90град

Напруга живлення 24 В ~ 50/60 Гц, 24 В =
Діапазон номінального
напруги 19,2...28,8 В ~/=
Розрахункова потужність 2 ВА
Потужність 1 Вт
Електричне підключення
Сполучний кабель: Довжина 1 м, 4х0,75 м2
Напрямок повороту Вибирається перемикач. 0/1
Схеми управління - 3-точкова (тільки для АС)
- аналогова
- відкрито/закрито
Час повороту 35...150 с (програмується)
Крутний момент Мін. 5 Нм (при номінальній напрузі)
Ступінь захисту IP54
Температура експлуатації -30 ... +50 С
Вага 550 г
Температура зберігання -40 ... +80 С
Офіційна гарантія від виробника – 1 рік

Електропривід Belimo LM24A-MF є приводом без поворотної пружини та застосовується для керування повітряними заслінками площею до 1 м2 у системах вентиляції та кондиціювання. Привід відноситься до серії програмованих пристроїв. Це дозволяє налаштовувати такі параметри роботи приводу, як схема управління, час ходу, величину сигналу, що управляє, і сигналу зворотного зв'язку і т.д.
Привід може керуватися як стандартним аналоговим сигналом 0,5...10В/2...10В, так і за 3-точковою схемою. Час ходу становить 35...150с.
Робоча напруга - 24 В ~ / =.

особливості:
Можливість програмування параметрів роботи. Налаштування здійснюється за допомогою програми PC-TOOL або компактного програматора ZTH EU.

Просте встановлення. Електропривід встановлюється безпосередньо на вал заслінки за допомогою універсального хомута, забезпечений фіксатором, що запобігає провертанню корпусу.

Висока функціональна надійність. Електропривод захищений від перевантаження, не вимагає кінцевих вимикачів і автоматично зупиняється при досягненні кінцевих положень.

Ручне керування. Можливе ручне керування за допомогою кнопки із самоповерненням (при натиснутій кнопці редуктор виводиться із зачеплення).

Кут повороту налаштовується механічними упорами.
